簡介

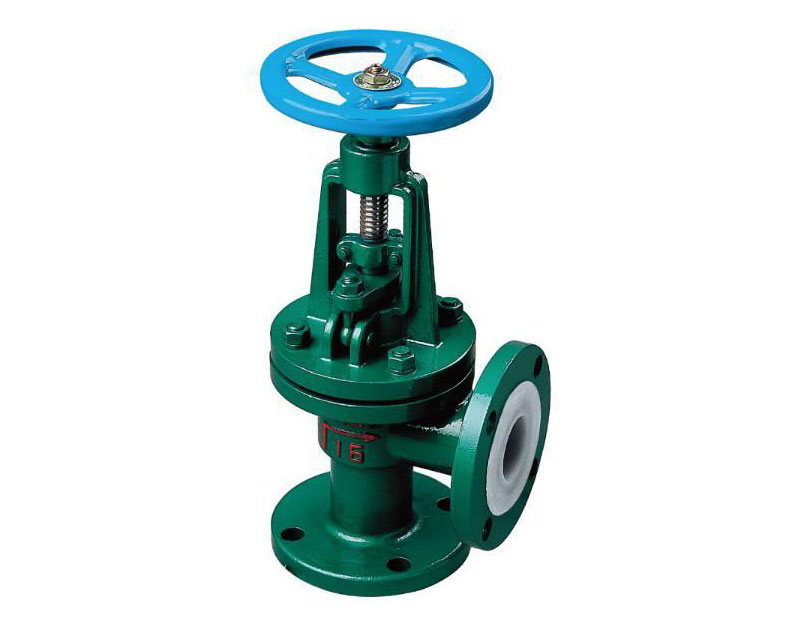

襯氟角式截止閥（型號：J44F46-16）適用在-50～150℃的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
襯氟角式截止閥執行標準：
設計規范：GB/T 12233 GB/T 12235
結構長度：GB/T 12221
連接法蘭：JB/T 78 JB/T 79。
襯氟角式截止閥相關產品：襯四氟蝶閥 襯氟電動球閥 氣動襯氟球閥
型號意義
例：J44F-16-100
J—截止閥類型代號
4—連接形式為法蘭
4—結構形式為角式
F—襯里材料為氟塑料
16—公稱壓力為1.6MPa
100—公稱通徑為100mm

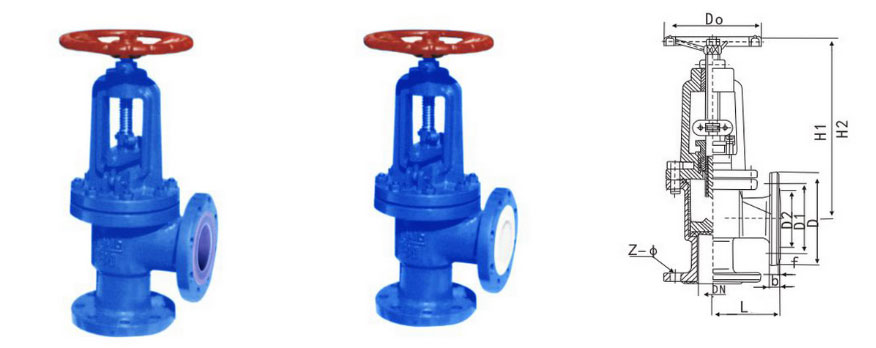

結構圖
連接尺寸表
PN:1.6MPa
DN | L | D | D1 | D2 | f | b | Z-d | D0 | H1 | H2 | W（Kg） |
15 | 90 | 95 | 65 | 43 | 3 | 14 | 4-14 | 100 | 170 | 185 | 7 |
20 | 95 | 105 | 75 | 50 | 3 | 14 | 4-14 | 100 | 200 | 220 | 8 |
25 | 100 | 115 | 85 | 60 | 3 | 16 | 4-14 | 120 | 205 | 230 | 9 |
32 | 105 | 135 | 100 | 68 | 3 | 18 | 4-18 | 140 | 230 | 260 | 10 |
40 | 115 | 145 | 110 | 80 | 3 | 18 | 4-18 | 160 | 255 | 292 | 14 |
50 | 125 | 160 | 125 | 100 | 3 | 20 | 4-18 | 180 | 270 | 315 | 17 |
65 | 145 | 180 | 145 | 115 | 3.5 | 20 | 4-18 | 200 | 335 | 390 | 25 |
80 | 155 | 195 | 160 | 130 | 3.5 | 22 | 8-18 | 240 | 395 | 465 | 33 |
100 | 175 | 215 | 180 | 150 | 4 | 24 | 8-18 | 280 | 420 | 506 | 45 |
125 | 200 | 245 | 210 | 180 | 4 | 26 | 8-18 | 320 | 490 | 600 | 62 |
150 | 225 | 280 | 240 | 210 | 4 | 28 | 8-23 | 360 | 520 | 670 | 91 |
200 | 275 | 335 | 295 | 260 | 5 | 32 | 12-18 | 400 | 590 | 740 | 140 |
250 | 325 | 405 | 355 | 319 | 5 | 36 | 12-26 | 450 | 660 | 840 | 220 |
300 | 375 | 460 | 410 | 370 | 6 | 40 | 12-26 | 500 | 710 | 900 | 305 |
